Déversoirs avec seuil flexible Hydrobend

Seuils déversant à niveau variable



Un réseau d’assainissement de type unitaire comporte des déversoirs d’orage. Lors de fortes pluies, les déversoirs d'orage permettent d’évacuer l’eau excédentaire vers le milieu naturel afin d’éviter la mise en charge des canalisations et la surcharge dans les stations d’épurations. Ces déversoirs sont généralement conçus avec des seuils fixes.

Quand le réseau le permet, l’utilisation sur certain tronçon de la capacité résiduelle de stockage peut être une solution pour réduire les volumes déversés par les déversoirs d'orage, et par conséquent, les apports de pollution au milieu naturel.

Pour exploiter de manière optimale la capacité de stockage du réseau, des seuils déversant à niveau variable peuvent être mis en œuvre dans les déversoirs d’orage


















Fonctionnement



L’Hydrobend peut être fixé directement sur les seuils existants. La base du seuil est munie de charnières qui permettent son basculement.

L'Hydrobend fonctionne de manière autonome, sans apport d’énergie extérieure, à l’aide d’un ballant, de poulies et de contre poids. Ainsi, le seuil peut s’abaisser et se relever proportionnellement à la charge d’eau amont jusqu'à la fin du déversement.

Dans le cas d’une mise en charge depuis l’aval, les contre poids peuvent être calculés de manière à compenser la charge aval et maintenir constant le niveau du plan d’eau en amont du seuil.

Le seuil Hydrobend peut également être actionné par des vérins hydrauliques qui sont asservis par un automate selon le niveau de l’eau en amont et en aval.





La solution

Le principe du seuil à niveau variable Hydrobend, consiste à stocker les effluents dans le réseau pour les pluies courantes et à évacuer le volume excédentaire lors des pluies intenses.

Par temps sec ou lors de faibles pluies, le seuil de l’Hydrobend est relevé. A la fin de la pluie, tout le volume stocké est évacué vers la station d’épuration pour y être traité. Si la pluie est plus intense, le plan d’eau atteint l'arase du seuil qui s’abaisse de manière progressive afin d’autoriser le déversement de l’excédent vers le milieu naturel.

Le seuil à niveau variable Hydrobend ne modifie pas le fonctionnement du réseau par temps sec.

Du point de vue de la dépollution et de la réduction des volumes rejetés, un déversoir équipé d’un seuil Hydrobend est nettement plus performant qu’un déversoir équipé d’un seuil conventionnel.



Tableau des modes de gestion dynamique.

Modes

Météo

Objectifs recherchés

Transit Temps sec            Évacuer et traiter le débit de temps sec sans déversement au milieu naturel
Stockage Pluies faibles à modérées Stoker dans le réseau, traiter à la STEP et limiter les déversements au milieu naturel
Inondation   Pluies fortes

Favoriser l'écoulement hydraulique et limiter les inondations





















Avantages

  • Installation possible dans des ouvrages existants.
  • Réduction du volume déversés vers le milieu naturel.
  • Réponse au durcissement de la législation relative à la fréquence des rejets.
  • Régulation du niveau de mise en charge dans le réseau.
  • Gain de volume de stockage sans modification du GC.
  • Gestion dynamique et sécurisation du réseau d’assainissement.
  • Peut-être disposé dans l’ouvrage d’alimentation d’un bassin tampon.
  • Fonctionne de façon autonome, sans apport d’énergie extérieure (avec contre-poids).
  • Fonctionne également avec des vérins hydrauliques et est asservi selon les niveaux.
  • Faible maintenance.
  • Construction robuste entièrement en acier inoxydable.
  • Compensation de la charge aval.
  • Contrôle à distance de la position angulaire (inclinomètre en option).



Exemples d'installations







Hydrobend avec vérins hydrauliques. Ouvrage d'alimentation du bassin Melbourne à Tourcoing (59)

Seuil Hydrobend installé dans le déversoir de Lutterbach (68)

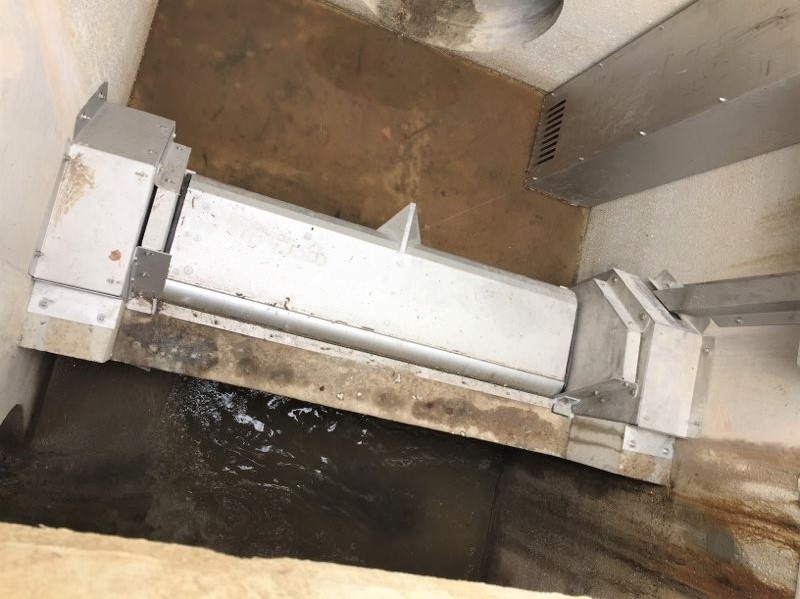

Seuil Hydrobend installé dans le déversoir de Zillisheim (68)
