Batardeaux Hydrobeam

Protection contre les inondations et isolement des réseaux

Les batardeaux ont toujours été utilisés pour lutter contre les inondations.

Ils sont aussi très souvent employés en assainissement pour isoler une partie du réseau.

Mais, selon les modalités de maintien des planches, selon le matériau choisi pour les fabriquer, et selon le type de joint employé,

l’étanchéité n’est pas toujours parfaite.

La durée de vie du batardeau et sa résistance aux efforts de flexion dépendent de ces facteurs et peuvent être très variables.

La fabrication et la conception des batardeaux anticrues amovibles Hydrobeam utilisent les moyens technologiques les plus récents.

Les éléments constitutifs des batardeaux sont fabriqués en acier inox (304 L ou 316 Ti) pour les rails, les racks de rangement,

les serre-joints et les poignées de levage, et en aluminium AI Mg Si0,5 F22 pour les profilés (planches) et les palonniers.

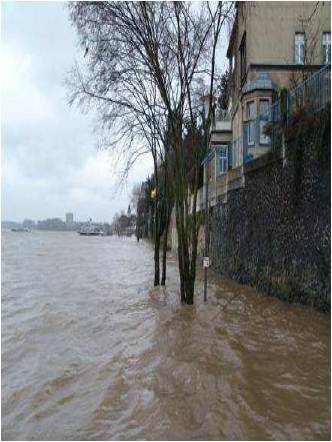

        Inondation en 2024                                                                Isolement de réseau (Source ERTI)





Spécifications techniques

  • Batardeaux amovibles pour lutter contre les inondations avec ou sans poteaux intermédiaires,
  • Construction robuste : rails et consoles en acier inoxydable 304/316L,
  • Double joints à lèvres en élastomère silicone, pour une étanchéité sur les deux faces,
  • Les joints à lèvre sont amovibles. Ils sont non collés et aisés à retirer,
  • Planches entièrement en aluminium AlMgSi avec revêtement éventuel en cas de milieu agressif,
  • Rails scellés ou fixés par chevilles à expansion ou chimiques
  • Application d'un joint en silicone pour milieu extérieur (cartouches) entre le génie civil et le dos des rails,
  • Poids à partir de 7 kg/m
  • Étanchéité dans les deux sens - taux de fuite 0,1 l/m²
  • Joint de compensation épais en pied en PU



Fabrication et accessoires

Les profilés sont fabriqués en aluminium pour les applications de protection contre les inondations et avec revêtement époxy pour les applications en réseau d'assainissement.

Les poteaux intermédiaire comprennent deux rails assemblés dos-à-dos. L'angle formé par les profilés est choisi en fonction des contraintes de chaque site (fabrication sur mesure).

Les serres-joints permettent de comprimer le joint de compensation qui est posé sur le sol ou le radier.

Profilés avec joint cotés amont et aval

Poteau d'angle et vue du serre-joint

Rack mural de rangement des profilés

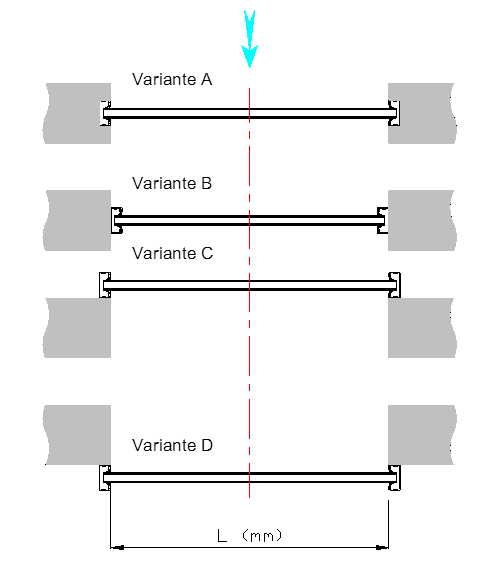

Schémas de mise en œuvre

Les rails peuvent être encastrés et scellés (Variante A).

Les rails peuvent être fixés en applique murale dans un canal (Variante B).

Les rails peuvent être fixés en applique murale soit à l'entrée d'un canal (Variante C)

ou bien ils peuvent être fixés à la sortie du canal (Variante D).

Pour tout autre cas particuliers, les rails sont munis de consoles de forme spécifiques.

Les rails sont fixés avec des chevilles chimiques ou des chevilles à expansion.

Pour assurer l'étanchéité entre le support et le rail, un cordon de silicone est apposé.

Dans certain cas particulier, les rails sont amovibles. Ils sont fixés à l'aide de manchons

taraudés qui ont été préalablement scellés dans le support (par exemple pour des raisons esthétiques).







Avantages

  • Robuste et réutilisable à chaque menace d’inondation.
  • Stockable et facile à mettre en place même dans l’urgence.
  • Évite les opérations de génie civil, ce qui représente une économie importante.
  • Joints de rails facile à remplacer de type "plug-in".



Retour d'expériences

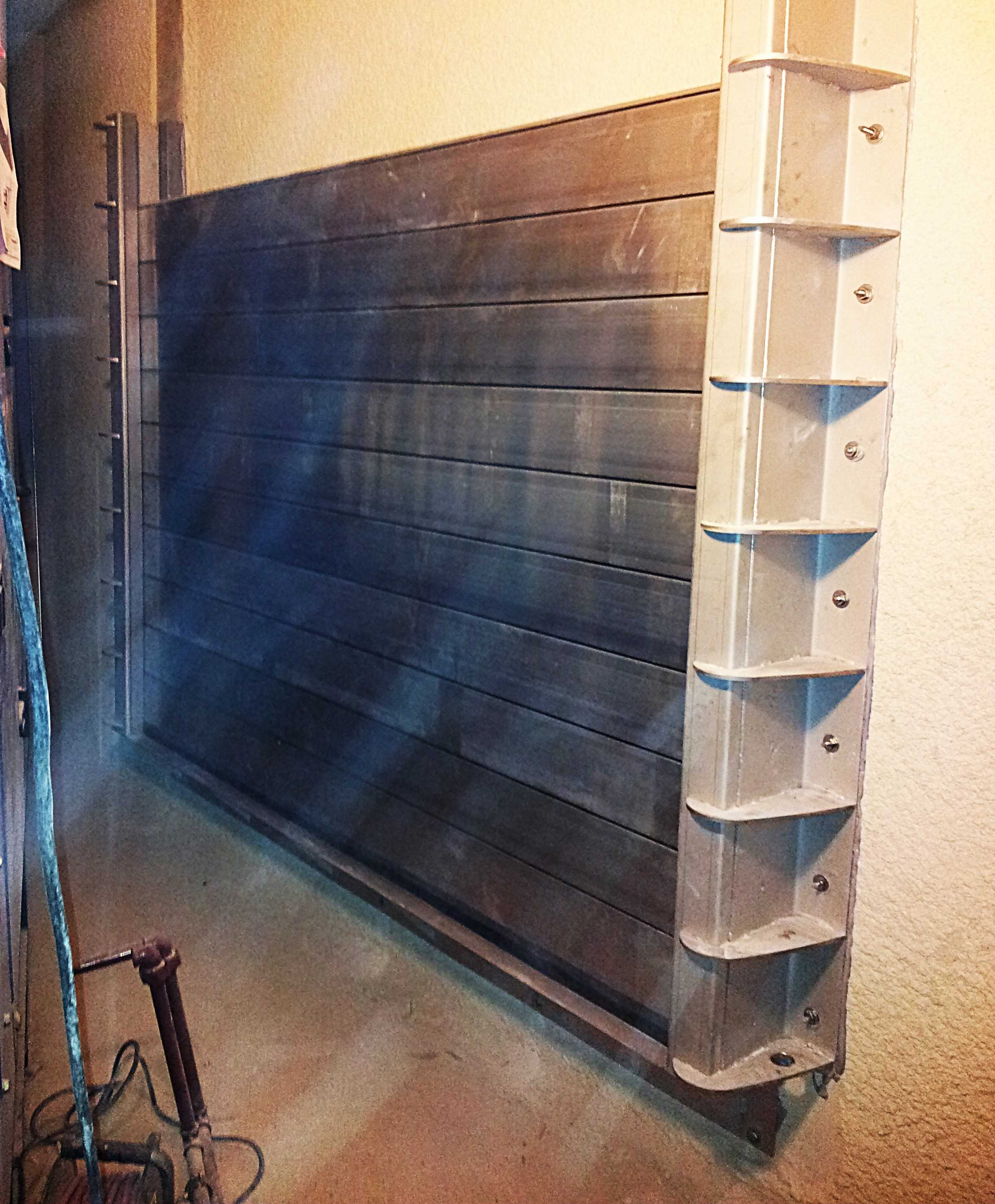

Exemples de protection de bâtiments

Protection de l'ambassade d'Allemagne à Paris

Protection du Crédit Foncier de la Rochelle

Protection d'une chaufferie

Exemples de protection de bâtiments

Protection d'un atelier

Protection d'une zone d'activités

Protection d'un sous-sol



Exemples d'installations en assainissement

Rétention des eaux usées

Confinement d'un bassin

Profils spéciaux sur demande
