Régulateurs à flotteur Hydroslide

RÉGULATEURS DE DÉBIT MÉCANIQUES, MODÈLES ORIGINAUX, SÛRS ET PRÉCIS

Gamme des régulateurs Hydroslide proposés : Mini, Vertical (avec flotteur latéral ou frontal), Giehlmatic (avec décolmatage automatique), Combi (compact avec décolmatage automatique et possibilité de montage amont ou aval), et Vario (avec plage de débit réglable sur site de +ou-30%).

PRINCIPE DE FONCTIONNEMENT

Les régulateurs Hydroslide possèdent un flotteur qui analyse les variations de la hauteur d'eau en amont de l'appareil. Le flotteur entraîne un obturateur qui modifie la section de passage de l'eau, afin de restituer à l'aval de l'appareil, un débit constant quelque soit la hauteur de l'eau en amont.

La gamme des appareils va de 3 l/s à 5000 l/s.

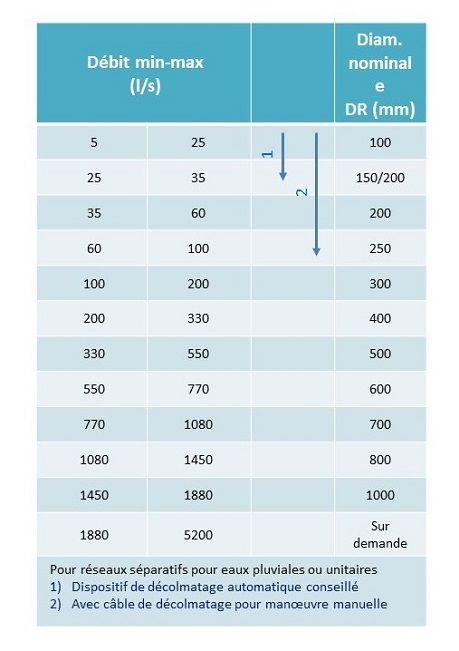

Le choix de l'appareil est donné par la figure ci-dessous.

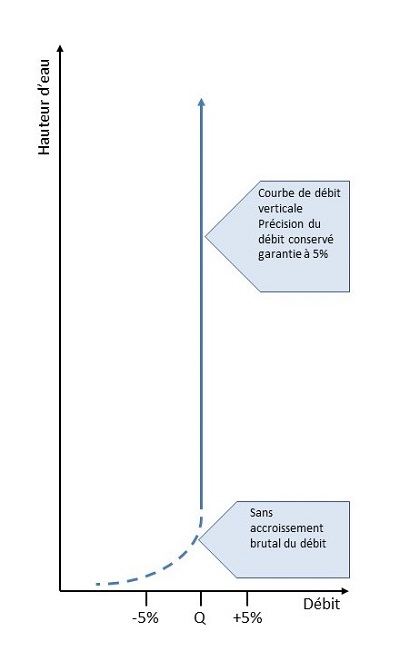

La précision de la valeur du débit est de ± 5%.

Attention : Les conditions d'écoulement libre à l'aval du régulateur doivent être vérifiées. En effet, un ralentissement ou une accélération de l'écoulement dans le réseau coté aval, est susceptible de fausser la valeur du débit restituer par la vanne de régulation.

AVANTAGES

Construction simple et robuste en acier inoxydable 304 L ou 316 ti.
Pièces découpées au laser et passivées à chaud en bain.
Montage simple et rapide.
Fonctionnement sûr et précis.
Courbes de débit contrôlées par un laboratoire indépendant.
Palier en bronze autolubrifié et indéformable.
Plus de 9000 références.

TABLEAU D'ENCOMBREMENT DES RÉGULATEURS DE DÉBIT

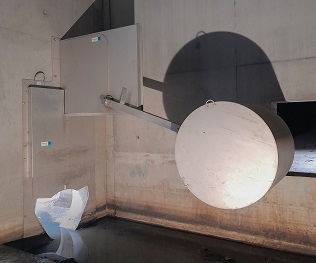

Installation de régulateurs de débit HYDROLSIDE, en applique murale contre la paroi d'un regard, côté amont. Dans le cas des modèles N et S, pour des DR < 250, une vanne de sécurité peut être adjointe au régulateur.

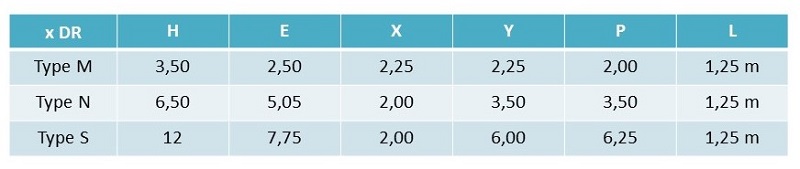

Tableau des dimensions selon les différents types de régulateur. Les dimensions sont obtenues en multipliant le diamètre de l'orifice de régulation de l'appareil (DR) par la valeur indiquée dans le tableau.

Par exemple, pour obtenir la largeur minimale d'un regard abritant un régulateur de débit Hydroslide de type M avec orifice de diamètre 300 mm, il faut faire DR 300 x 2.25 x 2 = 1350 mm (en pratique 1500 mm).
