Equipements pour réseaux d'assainissement
et ouvrages de dépollution

Augets basculants

Système de nettoyage automatique par augets basculants

L'auget est rempli avec de l'eau claire, il bascule de manière automatique lorsqu'il est plein. La masse d'eau chute sur un glacis de forme arrondie et génère une lame d'eau très rapide permettant de nettoyer le radier du bassin.

Construction en acier inoxydable 304 L (316 ti sur demande) en atelier blanc ISO 9001.



Principe de fonctionnement

Le principe de fonctionnement consiste à faire chuter, d’une hauteur déterminée, un volume d’eau le long d'un voile puis sur un glacis de forme arrondie, afin de projeter vers l’avant une lame d’eau qui va chasser les sédiments déposés sur le radier.

La forme d’un auget est asymétrique. Il dispose d’un bec déversant sur toute sa longueur. Au fur et à mesure de son remplissage, le centre de gravité de l’auget se déplace vers son bec déversant. Lorsque auget est plein d’eau, il bascule et déverse son contenu.

Le rayon de courbure de l'auget varie progressivement et le cintrage de l'auget est continu. Ce mode de fabrication assure le basculement et le retour en position initiale de l'auget, sans à coup et sans bruit. Des amortisseurs coniques sont disposés sur les consoles support et ils ont pour rôle de stopper la course de l'auget.

Après chaque épisode pluvieux, quand le bassin est entièrement vide, les augets sont remplis avec de l’eau claire puis vidés successivement.

Le voile de chute permet de guider le volume d'eau déversé ce qui minimise la dispersion de l'eau et augmente l'efficacité du lavage. La lame d'eau projetée mesure 4 à 5 cm d'épaisseur et se déplace avec une vitesse de l'ordre de 10 m/s.

Le système de nettoyage par augets basculants permet de nettoyer des bassins de forme rectangulaire, avec des pistes de 30 m de longueur maximale et avec une pente de 2 ou 3%.

Le basculement des augets ne consomme aucune énergie extérieure.

QUALITE DE CONSTRUCTION

Vues de détails : axe des augets, butée de fin de course et renforts intérieurs.

Avantages

  • Cintrage continu (sans pli) des augets,
  • Basculement sans à coup et sans bruit,
  • Retour lent en positon initiale,
  • Nettoyage efficace avec un seul ou plusieurs flots jusqu’à 30 m de longueur,
  • Volume d’augets de 200 l/ml à 1200 l/ml de largeur de piste,
  • Paliers avec boîtier de roulement à billes entièrement en inox, étanches à l’air et à l’eau,
  • Construction en inox 304L ou 316Ti,
  • Passivation en bain à chaud,
  • Fixation sûre grâce à des rails d’ancrage scellés, ou des tiges filetées avec scellement chimique,
  • Entretien et coûts d´exploitation réduits.



RETOUR D'EXPÉRIENCES

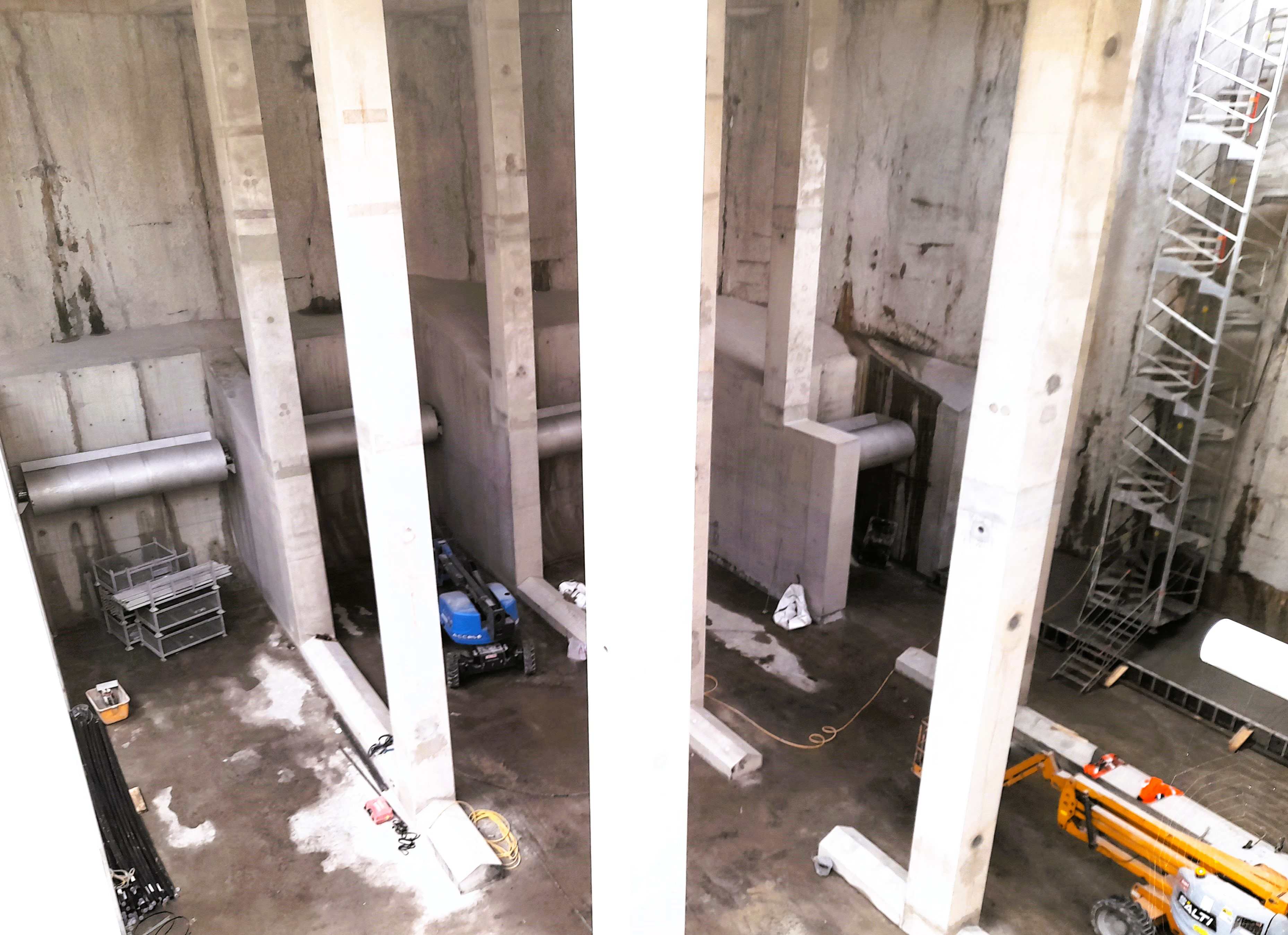

Augets posés dans des bassins de formes diverses : parallélépipédique ou cylindrique.

Bassin de Eckwersheim.

Pose d'un demi-auget sous grue. Bassin de  la station d'épuration de Rosny-sur-Seine.

Double-auget assemblé. Bassin de la Station d'épuration de Rosny-sur-Seine.



Bassin Moutier à Deuil-la-Barre.



Bassin de Vendenheim.



Bassin de Saint-Sulpice-de-Laurière.
