LE PROBLEME



L'hétérogénéité et la complexité des réseaux génèrent d'importante contraintes d'exploitation et de maintenance.

Les réseaux requièrent une exploitation régulière  afin d'éviter la formation de dépôts  qui sont à l'origine des dysfonctionnements hydrauliques et du transfert d'importantes charges de pollutions vers les stations d'épuration.

LA SOLUTION



Le dispositif HYDROGUARD ^® permet de lacher de puissantes chasses vers l'aval mais aussi de générer des ondes "de chasse noyées" vers l'amont.

L'HYDROGUARD ^®  permet de remobiliser les dépôts dans le collecteur aval mais aussi  dans les siphons situés à l'amont grace à des contraintes de cisaillement élevées dues à la brusque différence du niveau de l'eau.

Lorsque l’obturateur de soulève, l’HYDROGUARD ^® libère un flot de chasse puissant, entraînant la totalité des dépôts qui se sont constitués dans le réseau.

Lors de fortes pluies, l'obturateur de L’HYDROGUARD ^®se soulève et libère la totalité de la section du collecteur.

La mise en oeuvre de L’HYDROGUARD ^® évite le destockage massif de pollution vers la station. Il permet aussi de réduire les surcharges hydrauliques dans le réseau amont.

L’ouvrage de génie civil requit pour l’implantation de l’HYDROGUARD^® est réduit. Il n'y a aucun aménagement à prévoir au niveau du radier du collecteur.

Les articulations du dispositif sont disposés à l'aval et au dessus du plan d'eau.

L'unité de commande est constituée d'une centrale oléique, d'une sonde de niveau amont et aval et d'un coffret automate pour le déclenchement automatique ou manuel de la chasse. Le déclenchement du rinçage à distance depuis la station est possible.

PRINCIPE DE FONCTIONNEMENT



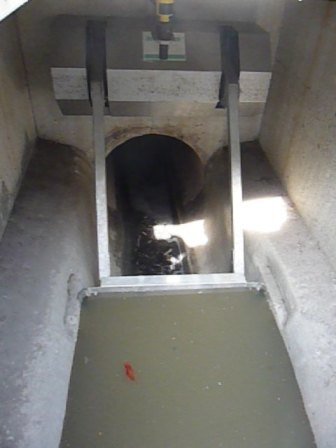

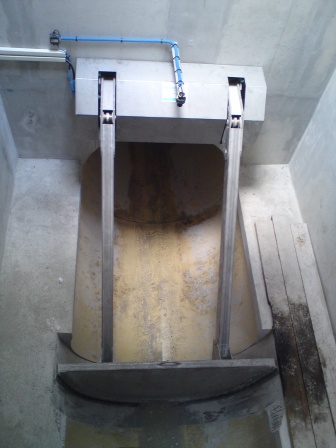

Par temps sec, l’obturateur du système de retenue et de nettoyage HYDROGUARD^® s'abaisse et vient obturer une partie du collecteur afin de constituer le volume de rinçage. Il se soulève rapidement et se place au dessus de la génératrice supérieure du collecteur, libérant ainsi la totalité de la section du collecteur sans entraver l’écoulement.

Le mouvement de l’HYDROGUARD^® est assuré par une centrale oléique commandée par un automate local programmable (SPS) avec une unité de mesure de niveau et de contrôle intégrée.

Le programme et l’unité de commande peuvent être complétés afin de permettre l’acquisition de données telles que : la quantité stockée ou la fréquence des chasses. La télégestion du système de rinçage par l'automate de la station d'épuration est également possible.

AVANTAGES



• Nettoyage  preventif de réseaux de grandes dimensions et sur de grandes distances (jusqu'à 1,4 km).


• Nettoyage préventif de siphons sans qu'il soit nécessaire d'isoler le siphon et de le vider.


• Réduction des nuisances olfactives.


• Lissage des apports de pollution à la station d’épuration par des rinçages successifs.


• Empêche la formation de dépôts et la prodution de gaz corrosifs.


• Ouverture totale; aucune contrainte à l’écoulement.


1. Construction robuste et fiable en acier inoxydable


1. Sécurité accrue pour les exploitants





RENTABILITE



• Amortissement par rapport aux coûts d'exploitation sur 10 ans.


• Amélioration du système par intégration d’options.


• Adaptation aux différents profils de collecteurs.


• Constructions et aménagements de génie civil réduits.

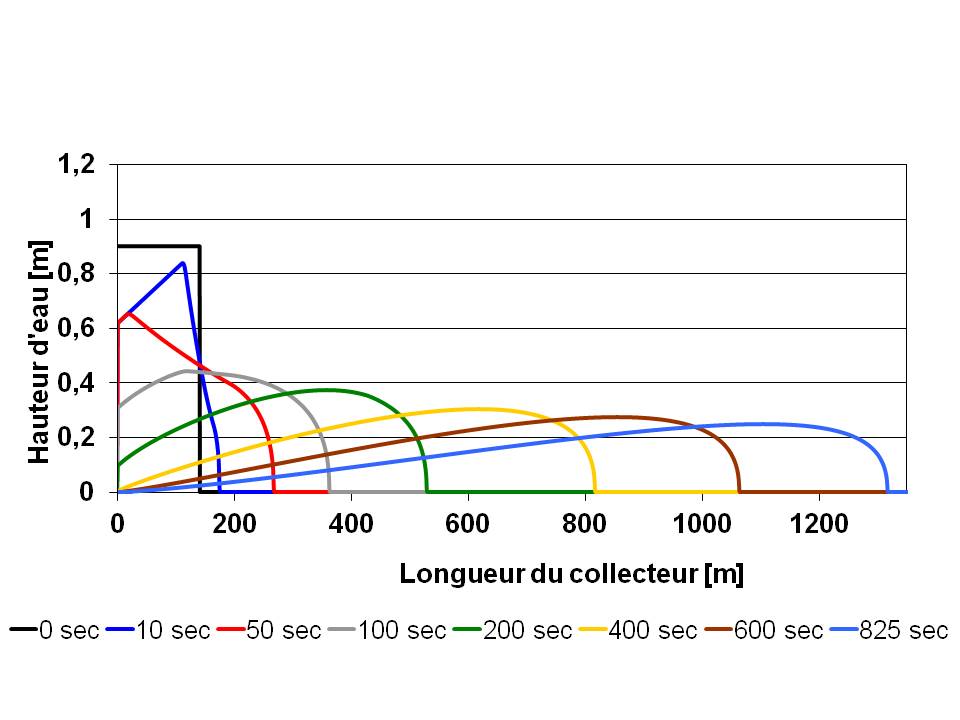

SIMULATIONS NUMERIQUES DU FLOT DE CHASSE



• Simulation numérique unidimensionnelle EDWA développée par l’université technique de Darmstadt.


• Collecteur DN 1800 de 1350 m avec pente de 2 pour mille.

CONCLUSION



Le volume de lavage calculé est de 143 m³ avec une hauteur de stockage de 0.9 m en amont du dispositif Hydroguard^®. Les valeurs des contraintes de cisaillement pour le front de flot de la vague de chasse sont comprises entre 33 et 7 N/m² et sont nettement supérieures au taux critique de 3 N/m² nécessaire pour garantir l'auto curage des reseaux.

Ces valeurs élevées permettent de soulever les sédiments mais elles ne durent qu'un court instant. Plus important est le maintient pendant une longue période (10 à 15 minutes) d'une contrainte de cisaillement suffisante pour permettre le transport des sédiments qui ont été mobilisés par le front de flot.

Le modèle numérique permet donc d'escompter des résultats satisfaisants pour le nettoyage du collecteur projeté et ce sur toute sa longueur. La simulation des débits et des vitesses d’écoulement à l’extrémité aval du collecteur, après avoir parcouru une distance de 1350 m, permet également de faciliter le dimensionnement de la bâche de pompage.
